Bigtreetech SKR 1.3 - jak go zainstalować (pisemne instrukcje)

Autor článku: Robert Jonathan Šimon

Ten tekst został przetłumaczony automatycznie przy użyciu Tłumacza Google.

Niezbędne rzeczy do zainstalowania tablicy

• Bigtreeetech SKR 1.3
• 4x sterownik (wybór według ciebie - patrz instrukcja sterowników tutaj ). Zalecam podawanie TMC2130 przez SPI lub TMC2208 przez UART.
• Okładka - zalecam drukowanie przed zainstalowaniem samej płyty
  • Ender 3 / Pro

Instrukcje dotyczące uruchomienia płyty

1. Przygotuj oprogramowanie wewnętrzne obsługujące płyty 32-bitowe (na przykład Marlin 2 tutaj ).
2. Wyjmij wszystkie zworki z planszy i uratuj je gdzieś. Będziesz ich potrzebować.
3. Zaznacz wszystkie kable i odłącz je od starej płyty.
4. Odkręć stare tablice skrzynek
5. Zamontuj nowe tablice skrzynek.
6. Przykręć planszę do nowego czasu.
7. Prawidłowo podłącz zworki sterowników.

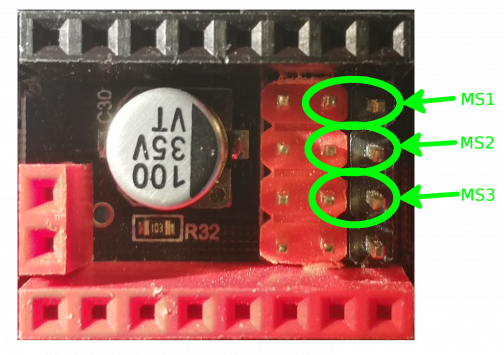

   • Jeśli nie masz sterowników podłączonych przez UART / SPI, poniżej pokazałeś poszczególne miejsca podłączenia zworek i instrukcje tutaj .
     •
   • Jeśli chcesz podłączyć sterowniki za pomocą UART lub SPI, sprawdź inne części tego podręcznika ( tutaj UART).
8. Następnie możesz podłączyć sterowniki. Uważaj, aby poprawnie podłączyć sterownik (wszystkie styki są opisane od spodu płyty). Wystarczy nawigować za pomocą kilku pinów, takich jak DIR i GND.
   • Nie zapomnij przykleić radiatora do sterownika, aby ułatwić chłodzenie. Uważaj, aby nie dotknąć żadnych kontaktów.
9. Podłącz zasilacz
10. Upewnij się, że środkowa zworka jest podłączona między INT a + 5 V (tak, że zasilanie pochodzi z zasilacza, ale nie z USB), patrz schemat płyty poniżej.
11. Włącz zasilanie
12. Załaduj oprogramowanie na płytę
13. Skonfiguruj sterowniki VRef.
    • BEZ instrukcji UART / SPI tutaj .
    • UART / SPI patrz instrukcje w Marlin 2.
    • Poniżej widać prąd silników w drukarce:
      • Ender 3
        • X, Y, Z = 0,84 A.
        • E - 1 A
14. Wyłącz zasilanie
15. Podłącz pozostałe kable zgodnie z poniższym schematem
    •
    • Połączysz ekran w następnym kroku.

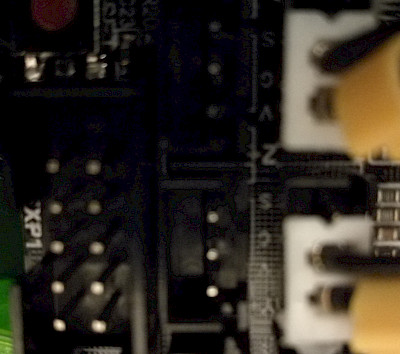

    • Jeśli masz klasyczne dwubiegunowe ograniczniki, konieczne jest przycięcie jednej stopy, patrz zdjęcie, aby dopasować złącze. Jeśli zauważysz, obok złącza są zapisane trzy litery, każda litera na jednym styku - S (źródło), G (masa) i V (Napięcie). Wystarczy podłączyć przycisk do S i G. Obraz jest podłączony dokładnie odwrotnie.
      •
16. Screen
    • Jeśli używasz oryginalnego ekranu Ender 3, wystarczy podłączyć EXP1 na pokładzie i EXP3 na ekranie
